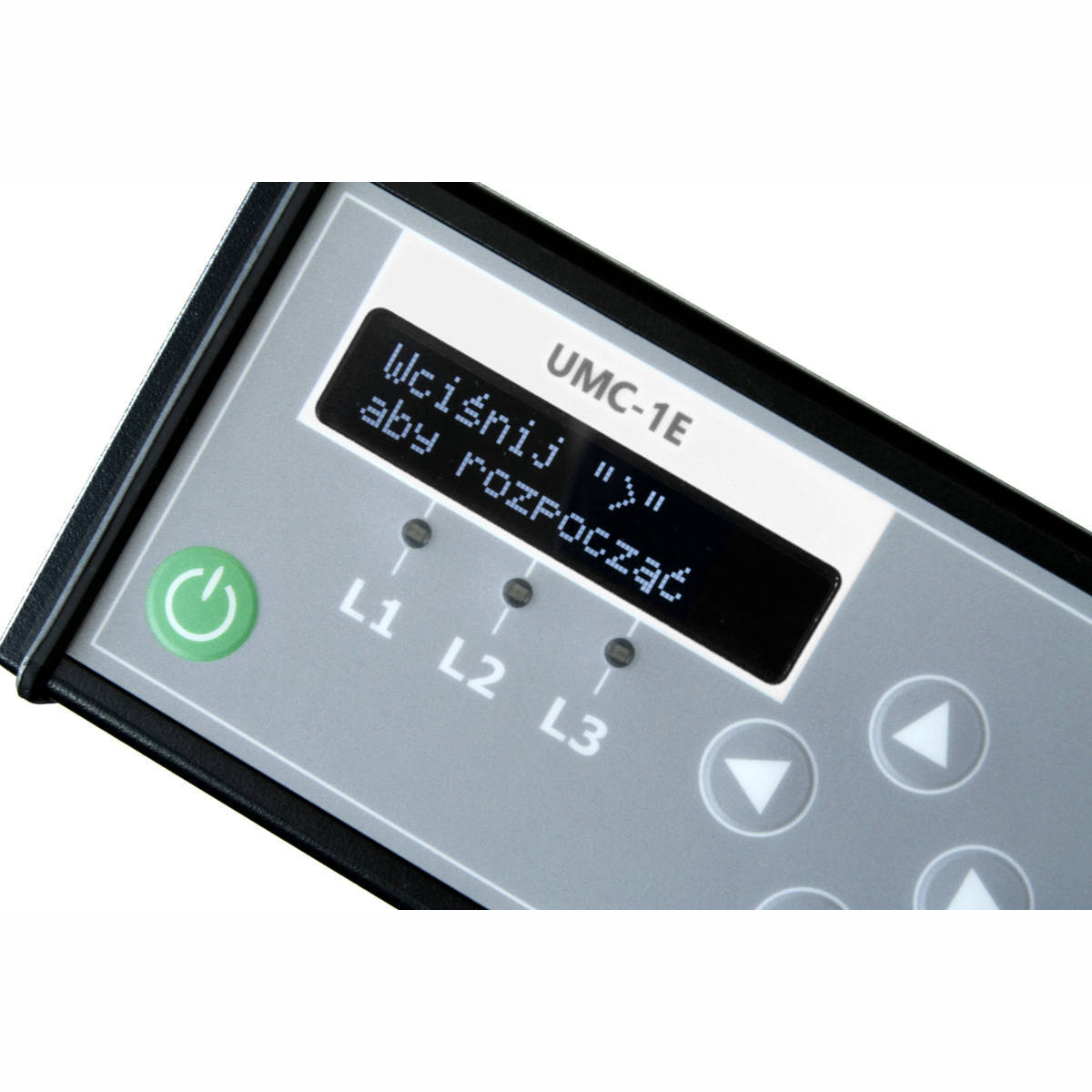

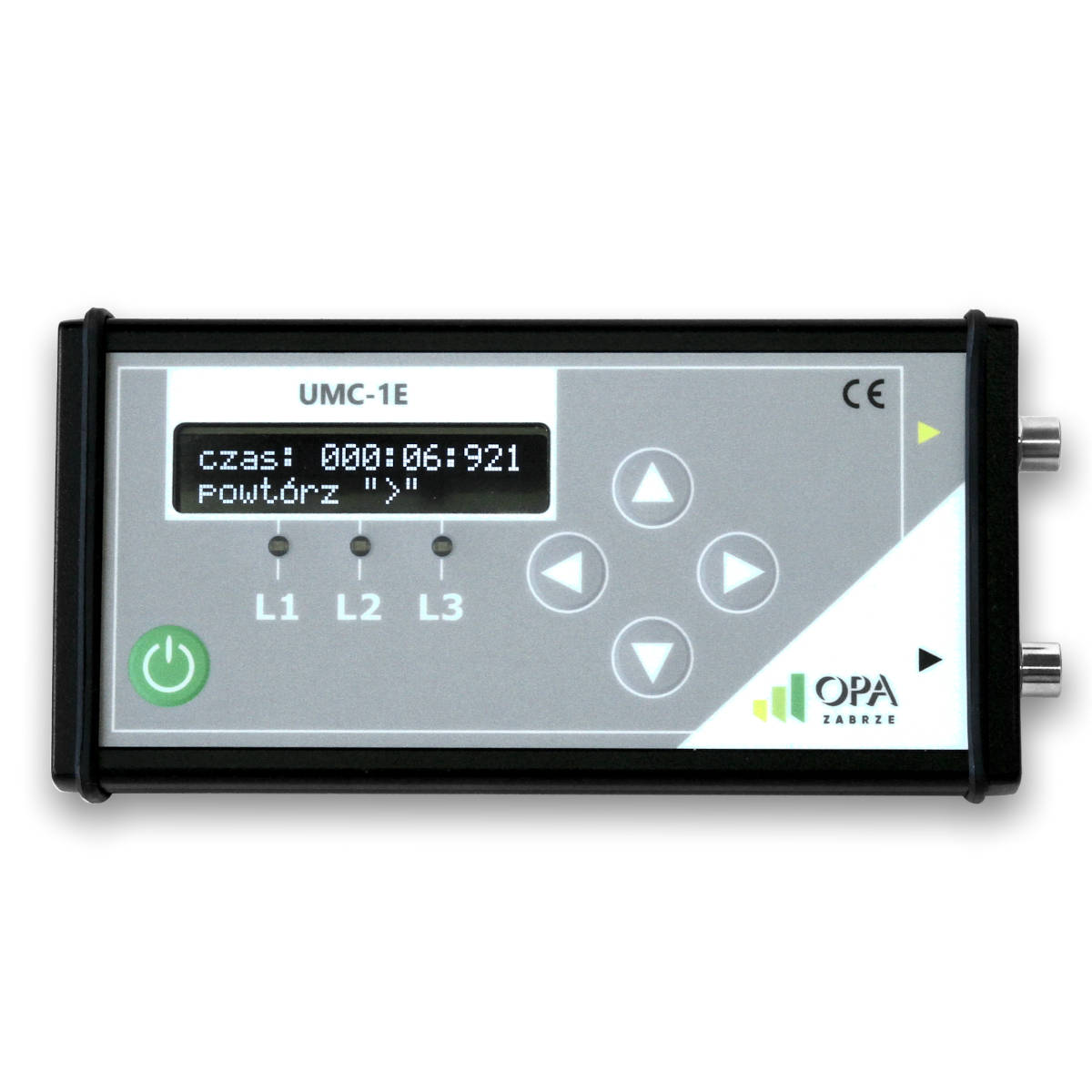

Uniwersalny miernik czasów działania styków wyłączników typu UMC-1E
Przeznaczenie miernika czasów
Uniwersalny miernik czasów typu UMC-1E jest przenośnym, kompaktowym odpornym na czynniki atmosferyczne przyrządem do pomiaru niejednoczesności i czasów własnych: wyłączników, styczników i przekaźników energetycznych. Urządzenie dodatkowo wyposażone jest w elektroniczny stoper niezastąpiony przy badaniu czasów przeciążeń.
Najważniejsze cechy miernik czasów typu UMC-1E
- Pomiar czasów niejednoczesności komutacji wyłączników energetycznych zgodnie z normą PN-E-04700;
- Pomiar czasów zadziałania zgodnie z normą PN-E-04700;
- Pomiar czasów do 1000min – badanie zabezpieczeń przeciążeniowych;
- Pomiar czasu zwarcia lub czasu rozwarcia styku.
Właściwości miernika typu UMC-1E
- Urządzenie najmniejsze i najlżejsze z osiągalnych obecnie na rynku;
- Urządzenie odporne na warunki zewnętrzne – stopień ochrony IP68;
- Cztery wejścia wyzwalające;
- Czas ciągłej pracy z akumulatorów minimum 24h;
- System oszczędzania akumulatorów w trakcie długich pomiarów;
- Autonomiczne zasilanie badanych zestyków generowane przez UMC-1E – styków badanego łącznika nie trzeba zasilać zewnętrznym źródłem prądowym;
- Izolowana galwanicznie przystawka z napięciem izolacji galwanicznej 2000V pozwalająca wyzwalać pomiar z zestyków włączających zasilanie cewki stycznika lub wyzwalać pomiar napięciem pojawiającym się na wyprowadzeniach cewki stycznika;
- Automatyczne wykrywanie typu sygnału wyzwalającego (NO/NZ) na podstawie początkowego stanu wejść;
- Zasilanie akumulatorowe z wewnętrzną ładowarką akumulatorów;
- Zasilanie zewnętrzne ze złącza USB komputerów lub z ładowarki telefonicznej 5V;
- Automatyczny wyłącznik urządzenia podczas bezczynności;
- Izolowane galwanicznie wyjście sterujące wysokonapięciowym kluczem mocy;
- Możliwość wyzwalania pomiaru zewnętrznym napięciem 24..400V= lub 18..280V~;
- Możliwość bezpośredniego załączania styku cewki stycznika przy napięciach 24..400V= lub 18..280V~
i prądzie cewki do 15A. Na przykład przy napięciu 200V miernik jest w stanie bezpośrednio wyzwolić stycznik, który w czasie załączenia pobiera moc do 3kW; - Stoper/timer umożliwiający pomiar długich czasów z wyzwalaniem startu i stopu z wejść urządzenia,
w tym również przez wejście izolowane galwanicznie; - Możliwość wygodnego pomiaru czasów do 999 min. z dokładnością 1ms wymaganych przy badaniu przekaźników zabezpieczających;
- Timer do odmierzania zadanych czasów z sygnalizacją upłynięcia czasu dźwiękiem i/lub wygenerowania sygnału sterującego zewnętrznym urządzeniem.
Akcesoria w zestawie z uniwersalnym miernikiem czasów
- Miernik UMC-1E – 1 szt.
- Przystawka izolowana galwanicznie – 1 szt.

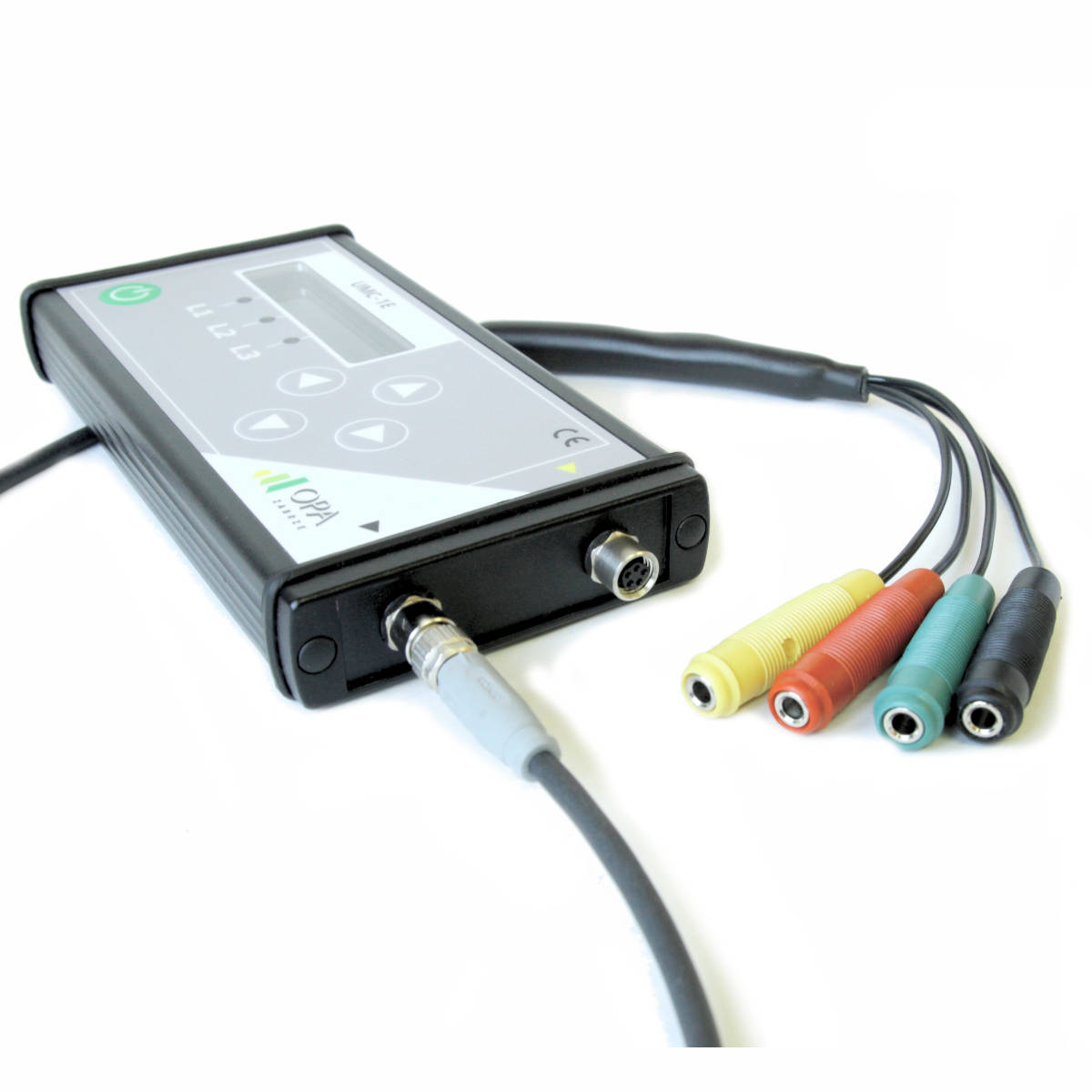

- Przewód pomiarowy trójfazowy – 1 szt.
- Przewód ładowania – 1 szt.
- Przewód bananowy – 6 szt.
- Krokodyle przyłączeniowe – 6 szt.
- Instrukcja obsługi – 1 szt

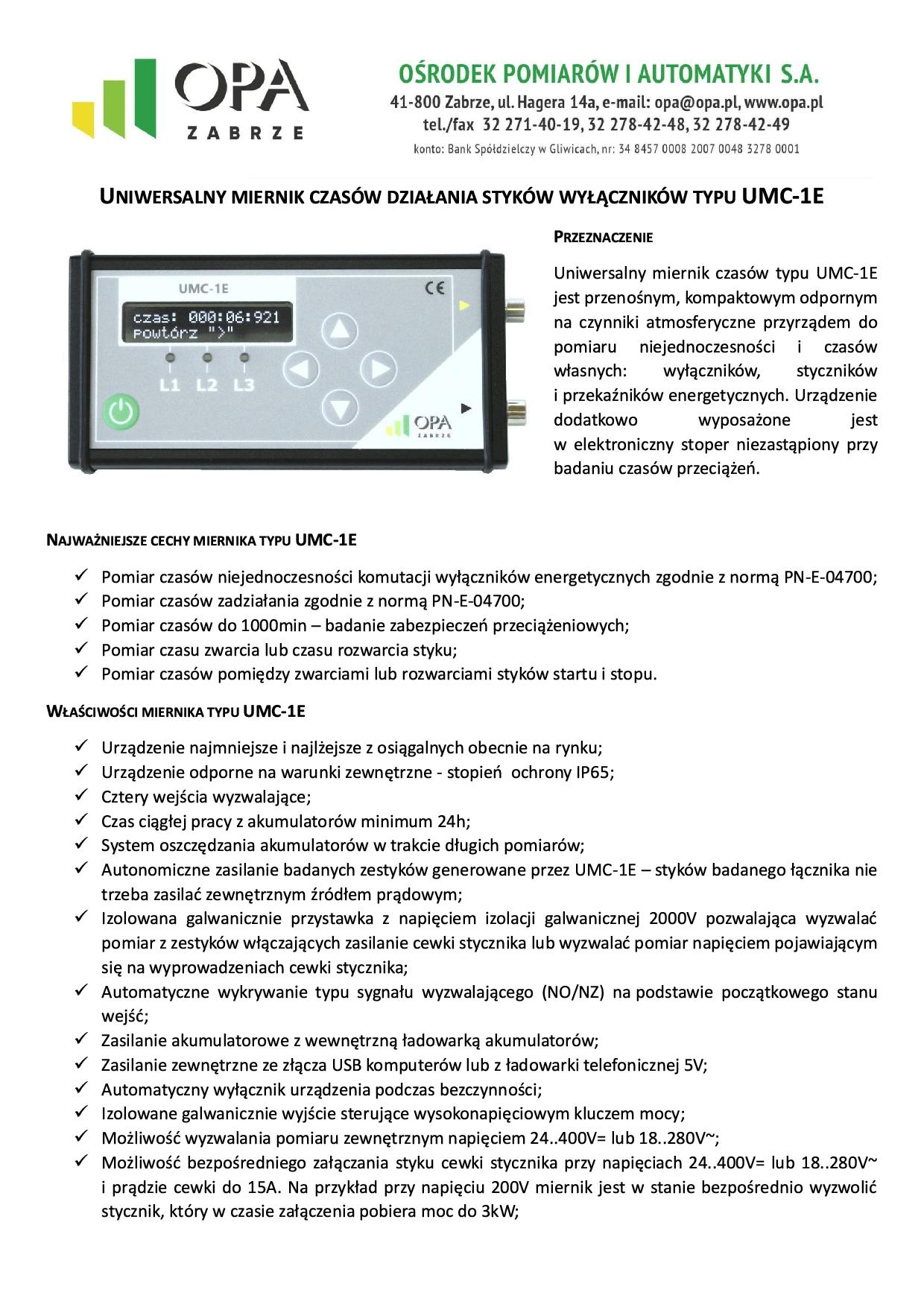

Szczegółowe informacje znajdziesz w karcie katalogowej uniwersalnego miernik niejednoczesności działania styków wyłącznika
